Compte-tours pour voiture ancienne

Remplacement ou instrument additionnel

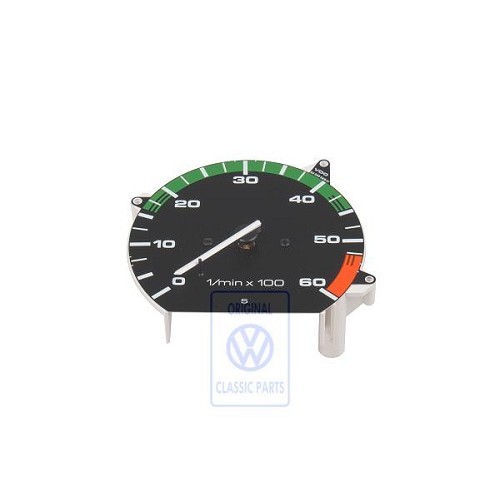

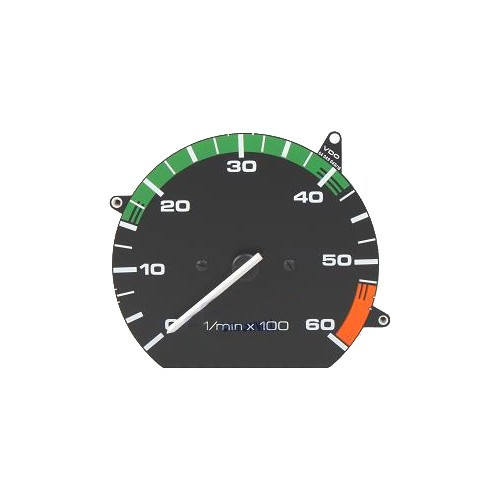

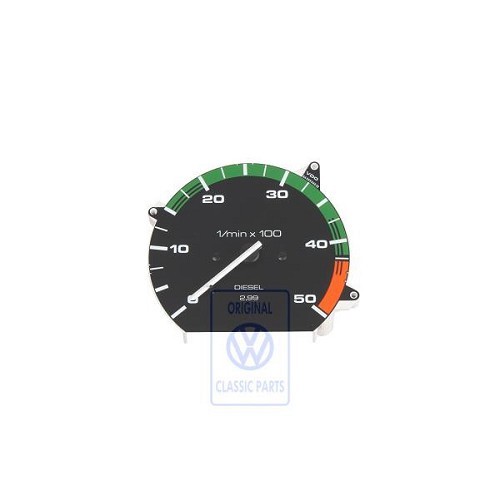

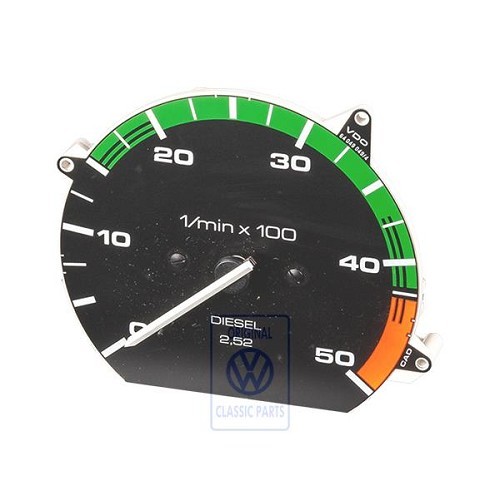

• Le compte-tours de remplacement reprend l’implantation, la graduation et le style du tableau de bord d’origine. C’est le choix quand l’instrument d’origine est mort et que la voiture doit rester conforme.

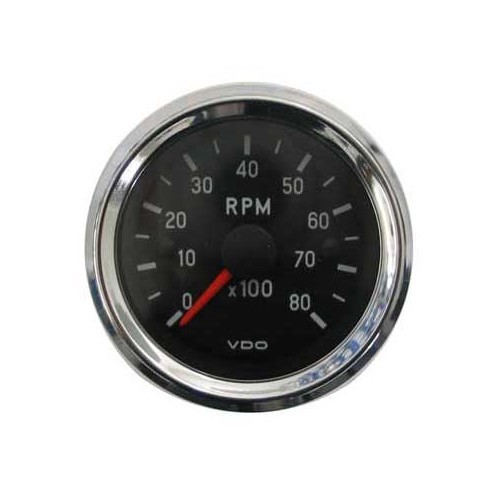

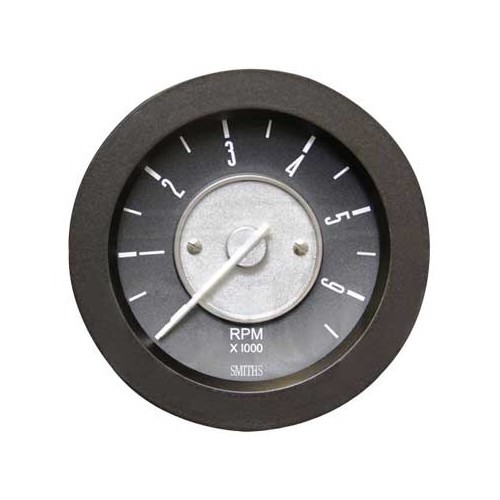

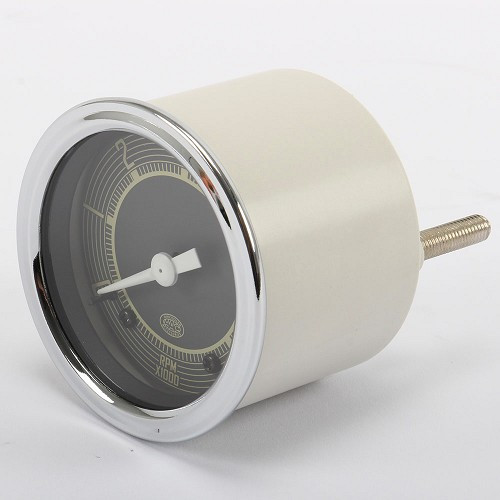

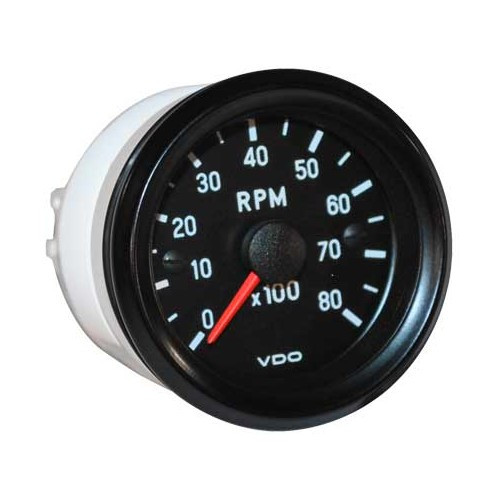

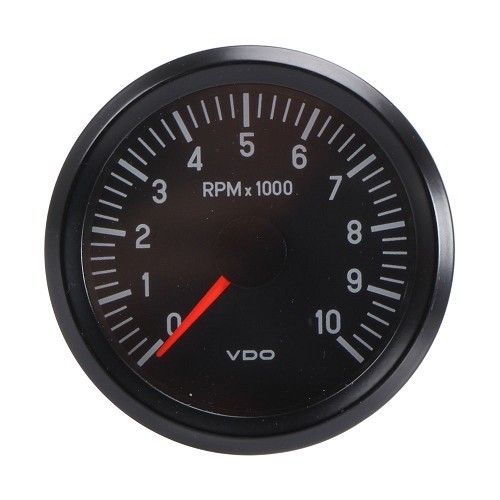

• Le compte-tours additionnel se monte en complément, sur pied, dans un support ou encastré dans la planche de bord. C’est la solution pour un véhicule livré sans compte-tours, ce qui était courant sur les finitions de base.

Dans les deux cas, vérifiez le diamètre du cadran : les instruments automobiles suivent des diamètres normalisés, et c’est cette cote qui détermine si l’instrument tombera dans le logement existant ou dans un support du commerce.

D’où vient le signal

Un compte-tours compte des impulsions et les convertit en tours par minute. Encore faut-il qu’il reçoive les bonnes.

• Allumage classique à rupteur : le signal se prend sur la borne négative de la bobine. C’est le branchement le plus répandu sur les véhicules anciens.
• Allumage électronique ou transistorisé : la bobine ne délivre pas toujours un signal exploitable, et certains modules disposent d’une sortie dédiée au compte-tours. Monter un instrument prévu pour rupteur sur ce type d’allumage donne des lectures erratiques.
• Nombre de cylindres : le nombre d’impulsions par tour en dépend. Un instrument universel se règle en conséquence, par commutateur ou par paramétrage, et un instrument dédié est câblé pour une configuration précise.

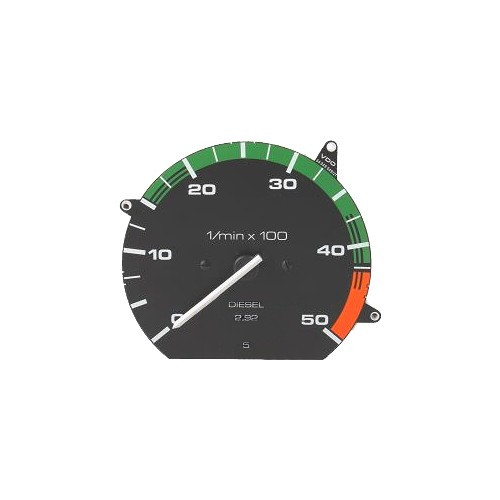

• Diesel ancien sans allumage : le signal vient alors de l’alternateur ou d’un capteur, et tous les compte-tours ne l’acceptent pas.

Vérifiez ce point avant le style du cadran : c’est lui qui conditionne le fonctionnement.

Diamètre, graduation et style

• Le diamètre se relève sur l’instrument déposé ou sur le logement. Les tailles courantes vont du petit cadran encastrable au grand instrument de tableau de bord, en passant par un format intermédiaire très répandu.
• La graduation maximale doit correspondre au moteur. Un cadran gradué très haut sur un moteur qui ne monte pas rend l’aiguille illisible dans la plage utile, parce que tout se joue sur le premier tiers du cadran.

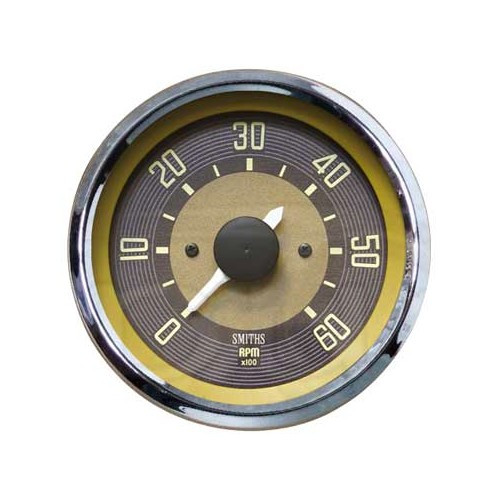

• Le style doit s’accorder aux autres instruments : fond noir ou clair, cerclage chromé ou peint, forme des chiffres et de l’aiguille. Un compte-tours moderne à côté d’un compteur d’époque se voit immédiatement.

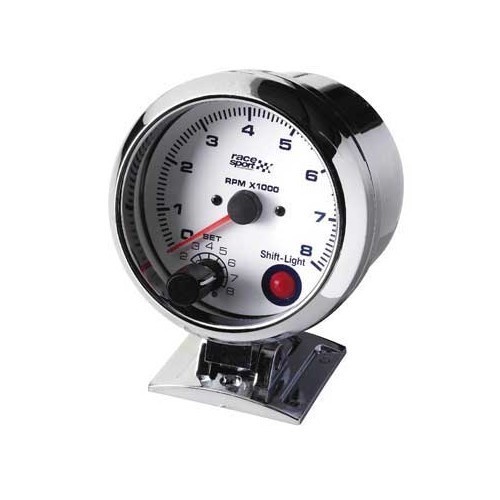

• Le shift light, témoin lumineux de passage de rapport, existe sur certains modèles. Utile sur un véhicule préparé, anachronique sur une restauration conforme.

Monter proprement

Un instrument de mesure ne tolère pas une alimentation approximative. Prévoyez une masse propre, prise sur une tôle décapée et non sur une vis peinte, et un plus après contact protégé par un fusible. Une masse médiocre fait trembler l’aiguille et dériver la lecture, symptôme que l’on attribue à tort à l’instrument.

Pensez à l’éclairage du cadran, qui se branche sur le circuit des feux de position pour que l’instrument s’éclaire avec le reste du tableau de bord. Et faites cheminer le fil de signal à l’écart des câbles de bougies : le parasitage d’un allumage haute tension suffit à faire osciller l’affichage sans aucune panne réelle.
