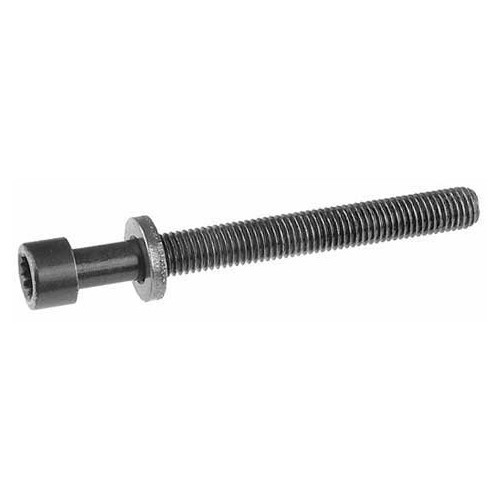

Stuitligging schroef

Voor Audi 100:
- 1.6 YN
- 1.8 DS/NP/SH/DR/RS/4B/PH
- 1.9 WH
- 2.0 SL/KP/RT/AAE/AAD/ABK
- 2.1 WC/WB
- 2.2 KU/KZ/PX
- 2.2 Turbo MC/1B/2B
- 2.3 NF/AAR

Voor A6 (C4) vanaf chassis 4A-S-110 001->
- 2.0 100hp en 115hp (AAE, ABK)
- 2.3 133hp (AAR)

Voor A4 (B5):
- 1.6 100pk (ADP) tot chassis ->8D-S-120 000

Voor Audi 80:
- 1.3 (ZA, ZF, EP)
- 1.6 (YN, YP, YS, SA, DT, WV, YN, YP, YZ, ABB, PP, RN)
- 1.8 (SF, JN, DS, NE, PV, DZ, RU, SD, PM, DD)
- 2,0 (JS, AAD, 3A, SK, HP, PS)
-2,2 (KX, KV, JT)
- 2,3 (NG)

Voor Golf 1, Jetta 1, Caddy, Scirocco, Passat, 05/81->:
- 1.1 50pk (FA) vanaf motor Nr. 434 800-> 1977
- 1.5 70pk (JB)
- 1.6 GTI 110pk (EG)
- 1.6 75pk (EW)
- 1.8 90pk, 95pk (EX,JH)
- 1.8 GTI / GLI 112pk, 98pk (DX, KT, 2H)

Voor Golf 2, Jetta 2, Scirocco, Corrado, Passat:
- 1.3 54pk (MH) 08/85->
- 1.6 70pk 72pk, 75pk, 82pk (PN, RF, EZ, HM)
- 1.8 84pk, 90pk (RH, GX, GU, RP)
- 1.8 105pk, 107pk, 108pk (RV, RD, PF)
- 1.8 GTI 112pk (EV, PB, GZ)
- 1.8 G60 160pk (PG), (behalve Rallye 1H)

Voor Golf 3, Vento, Corrado, Passat:
- 1.4 55pk (ABD) ->07/95
- 1.6 101pk (AEK, AFT, AKS), (behalve ABU)
- 1.8 75pk, 90pk (AAM, ABS, ADZ)
- 2.0 115pk (2E, ADY)

Voor Golf 2:
- 1,05 50 (HZ)
- 1,3 54cv (MH, 2G, NZ)
- 1.6 70 pk 72 pk, 75 pk, 82 pk (ABX, ABN, PN, RF, EZ, HM)
- 1,8 84 pk, 90 pk (RH, GX, GU, RP)
- 1,8 105 pk, 107 pk, 108 pk (HV, RV, RD, PF)
- 1,8 GTI 112pk (EV, PB, GZ)
- 1,8 G60 160 pk (PG) (niet voor Rally 1H)

Voor Golf 3 :
- 1.4 55pk (ABD)
- 1.6 101pk (AEK, AFT, AKS)
- 1.8 75pk (AAM)
- 1.8 90pk (ABS, ADZ, ACC)
- 2.0 107pk (AEP)
- 2.0 115pk (2E, ADY, AGG, AKR)

Voor Passat 3 (35i),
vanaf chassis 3A-S-200001-> :
- 1.6 100pk (AEK, AFT)
- 1.8 75pk (AAM)
- 1.8 90pk (ABS, ADZ)
- 2.0 106pk (ACX)
- 2.0 107pk (AEP)
- 2.0 115pk(2E, ADY, AGG)

Voor Corrado:
- 1.8 G60 160hp (PG)
- 2.0 115hp (2E, ADY) tot chassis ->50-S-009000

Voor Scirocco :
- 1.1 50pk (FA) vanaf motor nr. 434 800-> 1977
- 1.1 52pk (FJ) vanaf motor nr. 012 121-> 1977
- 1.5, 1.6 en 1.8 8s Carburateur en Injectie

Voor Polo 86C:
- 1.05 45pk (AAK, AAU, ACM)
- 1.05 50pk (HZ)
- 1.3 54pk (AAV)
- 1.3 55pk (2G, MH, NZ)
- 1.3 75/78pk (3F)
- 1.3 115pk (G40) tot ->1990

Voor Polo 6N1:
- 1.05 45pk (AEV)

Voor Polo Classic 6V2:
- 1.6 75pk (1F)
- 1.6 100pk (AFT)
- 1.8 90pk (ADD)
- 2.0 115pk (ADC)

Kopbouten voor VW LT van 1976 tot 1996:
- 2.0 Benzine 69pk (CL)
- 2.0 Benzine 75pk (CH)
- 2.4 Diesel 70pk (1S, ACT)
- 2.4 Diesel 70pk (1S, ACT)
- 2.4 Diesel 75pk (CP, DW)
- 2.4 Benzine 90pk (DL)

Voor Polo 86C:
- 1.3Diesel 45pk (MN)
- 1.4 Diesel 48pk (1W)

Voor Polo 6N1:
- 1.7SDi 57pk en 60pk (AHG, AKU)
- 1.9 Diesel 64pk (AEF, AGD)

Voor Polo Classic (6V2):
- 1.7SDi 57pk en 60pk (AHG, AKU)
- 1.9 Diesel 64pk (AEF, AGD)
.7 TDi 60pk (AKW)
- 1.9 Diesel 64pk (1Y, AEY)
- 1.9 SDi 68pk (AGP, AQM)
- 1.9 TDi 90pk (AGR, AHU, ALE, ALH)
- 1.9TDi 110pk (AFN, ADV)

Voor Polo Classics (9N3) :
- 1.9 SDi 64pk (ASY)

Voor Golf 4, Bora :
- 1.9 SDI 68pk (AGP, AQM)
- 1.9 TDI 90pk & 110pk (AGR, ALH, AHH, AHF)

Voor Passat type 32, 33:
- 1.5 Diesel 50pk (CK) vanaf motornummer 800000->

Voor Passat type 32B:
- 1.6 Diesel 54pk (JK)
- 1.6 Turbo Diesel 70pk (CY)

Voor Passat 3 (35i):
- 1.6 Turbo Diesel Intercooler 80pk (RA,SB)
- 1.9 Diesel 64pk (1Y)
- 1.9 Turbo Diesel 75pk (AAZ)
- 1.9 TDi 90pk (1Z, AHU)
- 1.9 TDi 110pk (AFN)

Voor Passat 4 (3B2, 3B5):
- 1.9 TDi 90pk (AHH, AHU)
- 1.9 TDi 110pk (AFN, AVG)

Voor:
VW Transporter T25 Diesel & turboDiesel 05/81->:
- 1.6 Diesel 50pk (CS vanaf nr.: 000 338->) 01/81 ->07/87
- 1.6 turboDiesel 70pk (JX) 08/84 ->07/92
- 1.7 Diesel 57pk (KY) 08/84 ->07/92

Voor VW Transporter T4 benzine:
- 2.0 84pk (AAC) 09/90 ->04/02
- 2.5 110pk (AAF) 09/90 ->12/93
- 2.5 110pk (ACU) 08/93 ->10/96
- 2.5 110pk (AEN) 05/95 ->12/95
- 2.5 110pk (AEU) 08/96 ->04/02
-2.5 115pk (AET) 08/96->
- 2.5 115pk (APL) 05/99 ->12/99
- 2.5 115pk (AVT) 05/99 ->04/02
- 1.9 Diesel 60cv (1X) 09/90 ->12/95
- 1.9 Turbo-Diesel 68cv (ABL) 08/92 ->04/02
- 2.4 Diesel 78cv (AAB) 09/90 ->09/98
- 2.4 Diesel 75cv (AJA) 04/97 ->04/02
- 2.5 TDI 102cv (ACV 09/95->, AUF11/99->, AYC, AXL 04/01->)
- 2.5 TDI 88cv (AJT 05/98->, AYY 10/01->03)
- 2.5 TDI 151cv (AHY 05/98 ->09/00, AXG 09/00->)

1 Cilinderkopbout voor Porsche 924 2.0 met natuurlijke aanzuiging van 1976 tot 1985 :
- 924 2.0 - 125 pk (XJ/XK) van 1976 tot 1985- 924 2.0 Turbo - 170 pk (M31.01) van 1979 tot 1980- 924 2.0 Turbo - 177 pk (M31.03) van 1981 tot 1985- 924 2.0 Carrera GT - 210 pk (M31.50) van 1981

10 stuks nodig per motor
Het wordt aanbevolen om de schroeven te vervangen telkens als de cilinderkoppakking wordt vervangen, raadpleeg de aanbevelingen van de fabrikant.
Ter informatie geeft het werkplaatshandboek de volgende informatie:
aandraaimoment voor modeljaar vóór 1980 (controleer of de motor origineel is) :
- warm 120 NM- koud: 100 NM
na 1000 km als de cilinderkop is verwijderd, moeten de bouten opnieuw worden aangedraaid: hete motor, één voor één losdraaien onder een hoek van 30°¨ en opnieuw aandraaien
aanhaalmoment vanaf modeljaar 80 (controleer voor originele motor) koude motor :
- 1 de schroefdraad lichtjes oliën en aandraaien tot 65 NM in de voorgeschreven volgorde- schroefpositie markeren- Draai vast tot 180° (1 halve omwenteling) in de voorgeschreven volgorde.
Cilinderkopbouten niet opnieuw vastdraaien

Voor Golf 1, Golf 2, Jetta, Caddy 05/81->:
- 1.6 Diesel 50pk, 54pk, 60pk (CR, JK, JP, 1V)
- 1.6 Turbo-Diesel 70pk, 80pk (CY, JR, RA, SB)

Voor New Beetle (1C, 9C):
- 1.9 TDi90hp (ALH)
