Noix de cardan pour Audi 80

Noix, joint homocinétique, tripode : qui fait quoi

Un arbre de transmission doit tourner à vitesse constante alors que ses deux extrémités ne sont jamais alignées : la roue braque et la suspension travaille. C’est le rôle du joint homocinétique, qui transmet le couple sans à-coup quel que soit l’angle, contrairement au simple joint de cardan à croisillon.

• La noix de cardan est la pièce qui réalise cette liaison : une cage, des billes et des chemins de roulement usinés, le tout enfermé dans un soufflet rempli de graisse.
• Le boîtier tripode est l’autre solution technique, à trois galets, qui autorise en plus un coulissement axial. On le trouve en général côté boîte, là où l’arbre doit pouvoir s’allonger.

Dans l’usage courant, les trois mots se mélangent. Techniquement, le tripode coulisse et la noix à billes braque.

Côté roue et côté boîte : deux pièces différentes

Un arbre de transmission porte une articulation à chaque extrémité, et elles ne travaillent pas de la même façon.

• Côté roue, l’articulation subit les angles de braquage, les plus importants. C’est elle qui claque quand elle est usée, et c’est la plus souvent remplacée.
• Côté boîte, l’angle est faible mais l’articulation doit coulisser pour absorber les variations de longueur dues au débattement. Son usure se manifeste par une vibration plutôt que par un claquement.

Elles ne sont jamais interchangeables, et leurs cotes diffèrent sur un même véhicule. Vérifiez donc toujours le côté avant de commander, et relevez-le sur la pièce déposée plutôt que de le déduire.

Reconnaître une articulation en fin de vie

• Un claquement répétitif en braquant, à faible vitesse, plus marqué d’un côté : noix extérieure usée, côté roue. Le bruit suit la rotation de la roue et disparaît en ligne droite.
• Une vibration à l’accélération, qui s’atténue au lever de pied : plutôt l’articulation côté boîte, ou le tripode qui ne coulisse plus librement.
• Un à-coup au démarrage, comme un rattrapage de jeu : usure des cannelures ou de la cage.
• De la graisse projetée sur le passage de roue et l’intérieur de la jante : le soufflet est percé, et la suite est écrite.

Le soufflet décide de tout

Une noix de cardan ne s’use presque jamais d’elle-même. Elle meurt parce que son soufflet s’est fendu. Dès que la déchirure apparaît, la graisse s’échappe par la force centrifuge et l’eau, la poussière et le sel entrent. En quelques centaines de kilomètres, les chemins de roulement sont piqués et la pièce est perdue.

Contrôler les soufflets à chaque intervention sous la voiture, roues braquées à fond pour voir les plis, est donc la vérification la plus rentable du train avant. Un soufflet changé à temps coûte une fraction de l’articulation complète. Changé trop tard, il ne sauve rien : la graisse neuve ne répare pas des billes déjà marquées.

Ce qu’il faut relever avant de commander

• Le côté de l’arbre, boîte ou roue, et le côté du véhicule, gauche ou droit : les longueurs diffèrent presque toujours.
• Le diamètre extérieur de la noix, en millimètres, qui est la cote de référence sur ces pièces.
• Le nombre de cannelures de l’arbre, à compter sur la pièce déposée : c’est le critère qui distingue deux pièces d’apparence identique.
• Le type de transmission et le diamètre de l’arbre, qui varient selon la motorisation d’un même modèle.

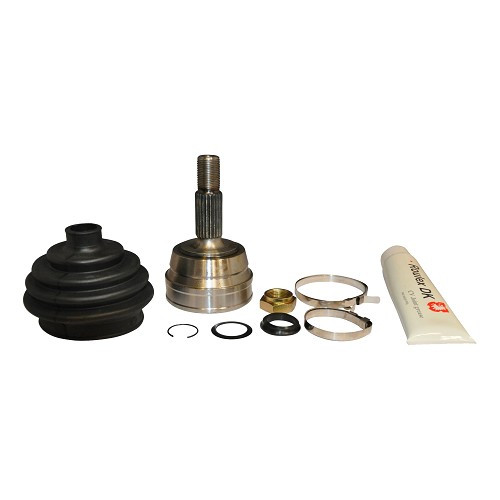

Commandez le kit complet quand il existe, avec soufflet, collier, graisse adaptée et circlips. Remonter une noix neuve avec un soufflet d’origine fatigué revient à refaire le travail l’année suivante.
