Chiave combinata in pollici dimensione 9/16 FACOM

Dettagli su : Chiave combinata in pollici dimensione 9/16 FACOM

- Chiave standard per tutte le comuni applicazioni.
- Prestazioni meccaniche di alto livello combinate con un ingombro ridotto che rispetta gli standard aeronautici.
- Testa ad anello:
- Inclinazione dell'anello (quota E) concepita per avere una migliore accessibilità alle viti in serie o incassate.
- Anello a 12 lati con profilo OGV® per un serraggio potente senza rischio di danneggiare il dado. Suffisso H = anello esagonale.
- Testa ad anello inclinata a 15°.
- Testa a forchetta:
- Testa a forchetta inclinata a 15°.
- Geometria della testa a forchetta-manico ottimizzata per una maggiore accessibilità.
- Dimensioni in pollici: da 1/4" a 1"1/2.
- Finitura: cromata satinata.

Norma: ASME B107.100, SAE AS954G

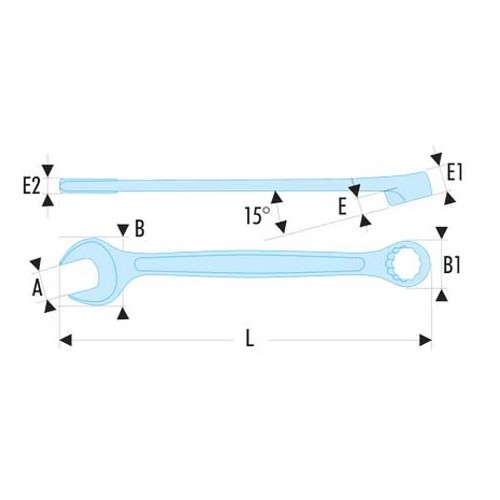

A ["]: 9/16
B [mm]: 31,0
B1 [mm]: 21,1
C1 [mm]: 9,5
E [mm]: 5,7
E max [mm]: 5,7
E1 [mm]: 9,5
E2 [mm]: 6,4
L [mm]: 180
l [mm]: 180
[g]: 85

Referenza di origine :

FACOM 440-9-16
